Panelové PC do výrobyJak vybrat displej, ovládání a provedení
Čitelná obrazovka. Ovládání v rukavicích. Konstrukce pro vaše pracoviště. Vyberte počítač podle toho, jak s ním lidé skutečně pracují.
Advantech PPC-312 EHLPříklad panelového PC · fotografie výrobceOperátor chce potvrdit dokončenou zakázku. Na obrazovku svítí osvětlení haly, tlačítka jsou drobná a rukavice si kvůli každému zadání sundávat nechce. Právě podobné situace doporučujeme řešit ještě před objednávkou počítače. Samotný údaj o procesoru nebo úhlopříčce totiž neodpoví na otázku, jak pohodlně se bude zařízení používat.
Při výběru panelového PC začněte pracovištěm a aplikací. Teprve potom porovnávejte displej, dotyk, mechanické provedení a výpočetní výkon. Následující průvodce vám pomůže připravit zadání pro dodavatele a odhalit detaily, které se v katalogovém srovnání snadno přehlédnou.
Co je panelové PC a kde se používá?
Panelové PC spojuje počítač a displej do jednoho zařízení. V průmyslovém provedení slouží například pro vizualizaci provozu, HMI aplikace nebo záznam výrobních dat. Nabídka zahrnuje různé velikosti, výkony i způsoby instalace. Výrobní terminály mohou navíc nabídnout například identifikaci pracovníků pomocí RFID nebo návaznost na další periferie. Výbava vždy závisí na konkrétním modelu. [1]
Nejdříve si proto ujasněte hlavní úkol: má obsluha ovládat obrazovky stroje, zadávat výrobní operace, číst výkresy, nebo pracovat s více aplikacemi současně? Každé z těchto zadání si zaslouží vlastní zkoušku ovládání i výkonu.
1. Displej vybírejte podle obsahu a vzdálenosti obsluhy
Větší úhlopříčka nemusí sama o sobě vyřešit malé texty nebo nepohodlné ovládání. Při výběru doporučujeme otevřít skutečnou aplikaci a zkontrolovat, jak vypadá při zamýšleném rozlišení a nastavení měřítka.
- Pro potvrzování operací vyzkoušejte velikost tlačítek, zadávání čísel a čitelnost chybových hlášení.
- Pro pracovní instrukce a výkresy ověřte, zda obsluha rozezná potřebné detaily bez neustálého přibližování.
- Pro přehled výroby posuzujte čitelnost z místa, odkud bude pracovník obrazovku skutečně sledovat.
- Při náhradě starého panelu porovnejte také poměr stran a rozměry montážního otvoru. Stejná úhlopříčka není dostatečným zadáním pro výměnu.
Čitelnost není jen otázkou jasu
V silném okolním světle je důležité také omezení odlesků. Jednou z používaných technologií je optical bonding: spojení vrstev displeje, které odstraňuje vzduchovou mezeru mezi LCD a dotykovou či ochrannou vrstvou. Tím lze snížit vnitřní odrazy a zlepšit kontrast při okolním osvětlení. Nejde však o automatickou výbavu všech panelových počítačů. [2]
Praktický postup? Porovnejte displej přímo na zamýšleném místě. Sledujte jej ze strany, při rozsvícené hale i za denního světla. Konkrétní minimální jas má smysl stanovit podle těchto podmínek, nikoli jedním univerzálním číslem pro každou výrobu.
2. Rezistivní, nebo kapacitní dotyk?
U průmyslových panelů se setkáte s rezistivním i projekčně kapacitním ovládáním označovaným PCAP nebo P-CAP. Obě varianty mají své místo; vhodnost závisí na způsobu práce a provedení dotykového systému. [3] [4]
Rezistivní dotyk: ovládání tlakem

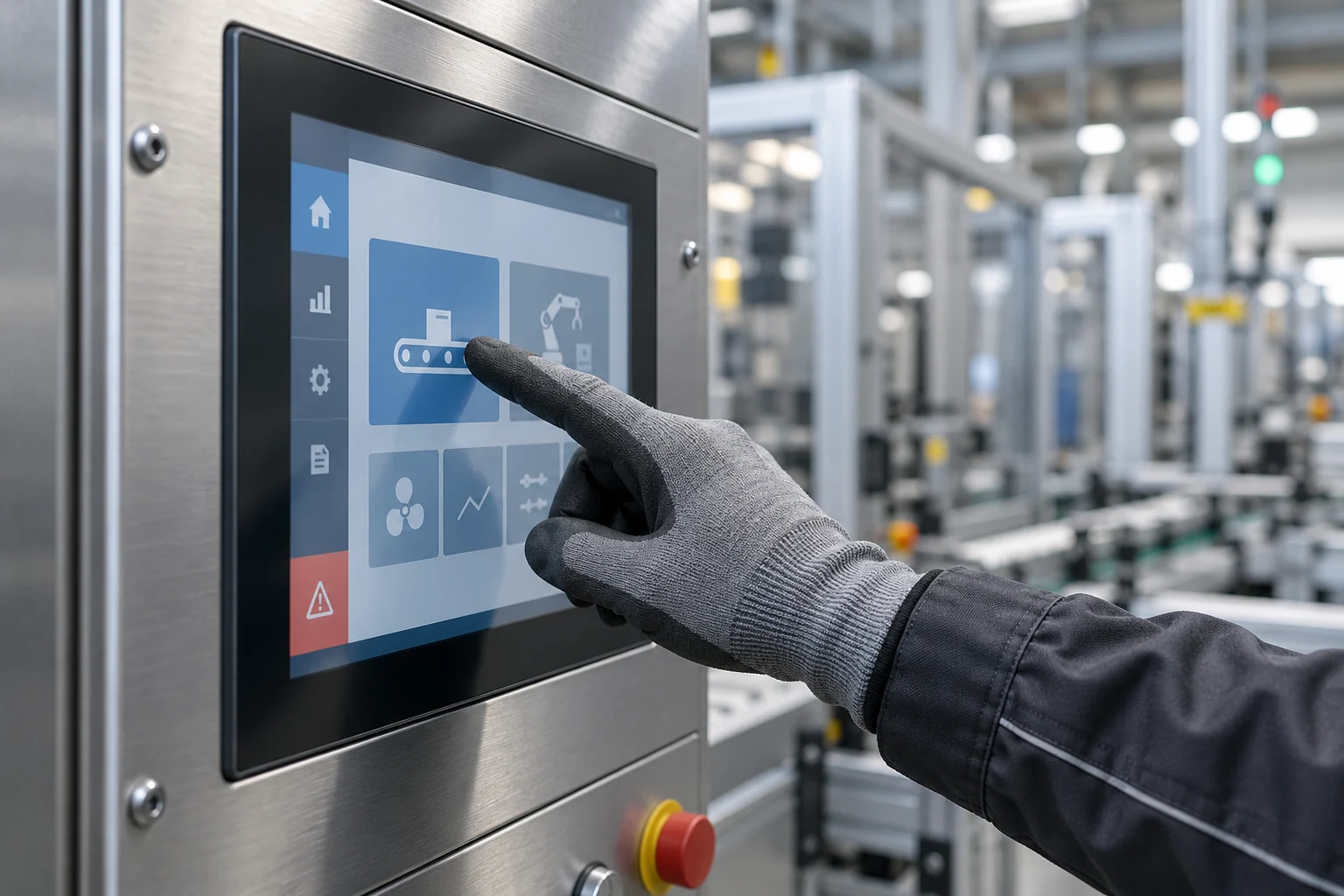

Rezistivní technologie reaguje na tlak. Umožňuje ovládání prstem, vhodným stylusem i rukavicí. Je proto jednou z možností pro pracoviště, kde obsluha používá ochranné rukavice a převážně vybírá tlačítka nebo zadává hodnoty. I zde doporučujeme vyzkoušet konkrétní displej s používanými rukavicemi. [3] [5]
PCAP: pro aplikace využívající více dotyků
Projekčně kapacitní ovládání může nabídnout multitouch. Hodí se tedy ke zvážení tam, kde aplikace využívá gesta nebo přibližování obsahu. Průmyslové PCAP provedení může podporovat i rukavice, tuto vlastnost však nelze předpokládat u každého panelu a každého typu rukavic. [3]
Rukavice nejsou důvod automaticky vyloučit PCAP. Do zadání napište jejich materiál a tloušťku a nechte si ovládání předvést. Pokud se na pracovišti vyskytuje vlhkost, ověřte také reakci dotyku za těchto podmínek. Voděodolnost skříně a použitelnost dotykové vrstvy jsou dvě různé otázky.
3. U krytí sledujte, kterou část počítače chrání
V dokumentaci se můžete setkat s označením krytí výslovně pro čelní panel. Například Advantech u modelu PPC-312 EHL uvádí IP66 právě pro přední stranu. Takový údaj proto nelze přenést na celé zařízení včetně zadních konektorů. [4]
Při poptávce doporučujeme rozlišit, zda bude počítač vestavěný do uzavřeného panelu, nebo samostatně na rameni. U vestavby zkontrolujte podmínky těsnění a montáže podle návodu. U volně umístěného zařízení se ptejte také na ochranu zadní části a připojených kabelů.
Pokud se pracoviště pravidelně čistí, přiložte k zadání popis postupu a používaných prostředků. Samotné označení „průmyslový“ nebo údaj o krytí nepovažujte za potvrzení vhodnosti pro váš způsob mytí. Kompatibilitu si nechte potvrdit pro celou sestavu.
4. Montáž ověřte ještě před výběrem konkrétního modelu
U panelových počítačů se setkáte s vestavbou do panelu i s montáží pomocí držáku. Například výše uvedený model Advantech podporuje VESA 75; u jiných zařízení se provedení liší. [1] [4]
Pro výběr si připravte rozměry otvoru, dostupnou hloubku, polohu kabelů a prostor pro servis. U ramene porovnejte jeho nosnost a uchycení s parametry počítače. Do zkoušky zapojte také obsluhu: displej by měl být dobře dosažitelný a čitelný při běžném pracovním postoji.
Při výměně staršího zařízení neposílejte jen jeho úhlopříčku. Fotografie instalace, označení původního modelu a rozměrový výkres pomohou přesněji určit vhodnou náhradu.
5. Výkon, rozhraní a systém musí odpovídat aplikaci
Výkon vybírejte podle požadavků dodavatele softwaru a ověřte jej na reálné zátěži. Do zadání zahrňte také operační systém, požadovanou kapacitu paměti a úložiště, počet připojených periferií a způsob komunikace s technologií.
Průmyslová rozhraní nejsou u všech modelů stejná. Příkladem konkrétní nabídky je PPC-312 EHL s porty RS-232, RS-232/422/485 a USB. Přítomnost konektoru ale ještě nenahrazuje ověření protokolu, ovladače a kompatibility s vaší aplikací. [4]
V poptávce proto uveďte i čtečky kódů, RFID, váhy nebo další zařízení, která budete připojovat. U nové instalace doporučujeme ověřit kompletní sestavu dříve, než ji objednáte pro více pracovišť.
6. Panelové PC, nebo samostatný počítač a monitor?
Panelové PC stojí za zvážení, pokud chcete počítač i displej v jednom zařízení. Samostatnou výpočetní jednotku a monitor doporučujeme porovnat tehdy, když chcete obě části umístit odděleně nebo plánujete jejich samostatnou výměnu. Rozhodujte podle instalace, dostupného místa a servisního scénáře.
Položte si praktickou otázku: jak bude vypadat výměna zařízení, pokud přestane fungovat? Předem si ověřte přístup ke konektorům, obnovu aplikace a dostupnost vhodné náhrady. Nejvhodnější řešení se může lišit i mezi dvěma pracovišti v jedné hale.
Co si připravit pro výběr panelového PC
Následující kontrolní seznam můžete použít jako základ poptávky:
- Aplikace: co bude počítač dělat a jaký software na něm poběží.
- Displej: zobrazovaný obsah, vzdálenost obsluhy a světelné podmínky.
- Ovládání: typ rukavic, potřeba gest, případná vlhkost nebo nečistoty.
- Prostředí: teploty v místě instalace, prach, způsob čištění a požadovaný rozsah ochrany.
- Montáž: otvor, hloubka vestavby, držák a přístup pro servis.
- Připojení: síť, periferie, sériová zařízení a napájení.
- Provoz: požadovaná podpora systému, servis a plán náhrady.
Vyberte panelové PC podle skutečného provozu
Hledáte panelový počítač k výrobní lince, pro pracovní instrukce nebo sběr výrobních dat? Pošlete nám popis aplikace, požadavky na ovládání a fotografii místa instalace. Společně projdeme vhodné provedení a konfiguraci.
Prohlédnout průmyslové počítače s displejem Poradit s výběrem panelového PC
Zdroje a technické podklady
- AutoCont IPC: Produktový katalog, 2025. Panelové počítače a výrobní terminály.
- Winmate: Optical Bonding, bez data. Princip a vliv na odrazy světla.
- Winmate: Touch Screen, bez data. Dotykové technologie a možnosti ovládání.
- Advantech: PPC-312 EHL, bez data. Příklad rozhraní, čelního krytí a montáže.
- Winmate: M101PR now available with Resistive Touchscreen option, 2019. Princip rezistivního ovládání; nikoli doporučení tohoto tabletu pro danou instalaci.
