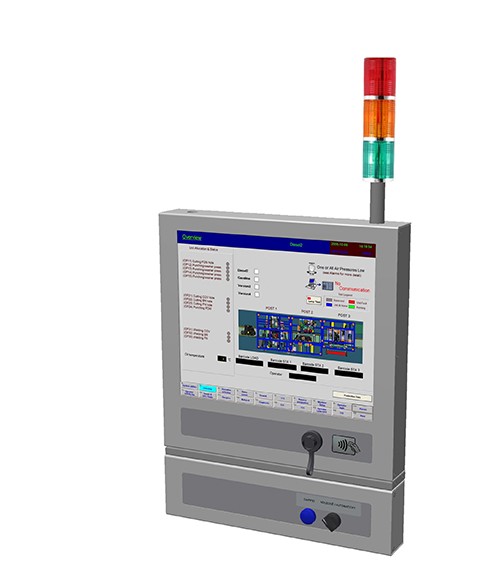

Výrobní terminál IAC-4590

Výrobní terminál IAC-4590

Průmyslový terminál IAC-4590 je univerzální 19” řešení HMI stanoviště v systémech sledování výroby a zadávání výrobních dat v průmyslu či navázání vstupních dat na informační systémy.
Terminál IAC-4590 je součástí průmyslové řady IAC-4000 vyvíjené a vyráběné společností AutoCont IPC a.s. více než 10 let. Konstrukčně vychází z dlouholetých zkušeností s výrobou velkých sérií panelových PC pro průmyslové nasazení, šasi je tvořeno robustním ocelovým rámem, doplněným o hliníkové díly.

  • 19“ terminál s dotykovou obrazovkou
  • robustní uzavřené kovové provedení s krytím IP54
  • zcela pasivní provedení bez rotačních prvků
  • volitelně integrovaná čtečka čárových kódů a RFID karet
  • volitelně výstražné optické a akustické zařízení (houkačka/maják)

zaslat poptávku

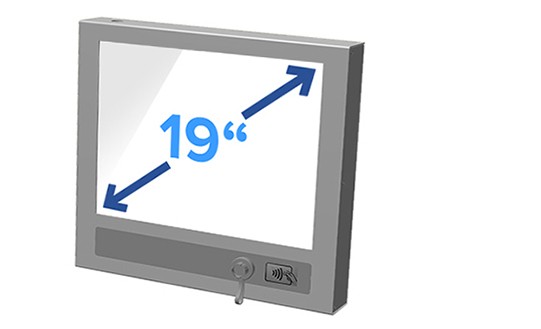

19″ rezistivní dotyková obrazovka s krycím sklem GFG

Výrobní terminál IAC-4590 je vybaven 19 palcovým LCD displejem s LED podsvícením a rozlišením 1280 x 1024 bodů. Ten je doplněn o rezistivní dotykovou vrstvu, která je opatřena systémem GFG (Glass-Foil-Glass). Displej včetně dotykové vrstvy je tak chráněn vůči hrubému mechanickému zacházení a poškrábání.

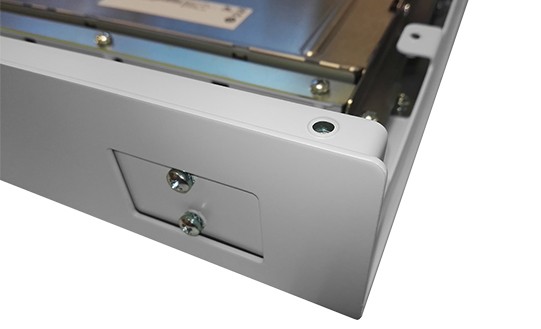

Robustní kovové šasi

Kovové šasi terminálu IAC-4590 je tvořeno kvalitním ocelovým rámem doplněným o hliníkové díly. Dílenské zpracování je na vysoké úrovni a podtrhuje tak schopnost terminálu pracovat i v náročných provozních podmínkách.

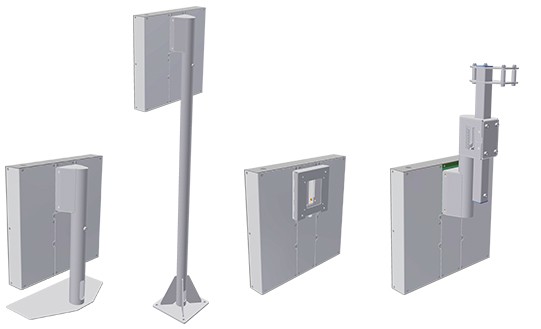

Variabilní systém uchycení

Terminál IAC-4590 disponuje čtyřmi základními možnostmi uchycení. Lze jej umístit na stojan na stůl, stojan na zem s kotvením do podlahy, pomocí VESA adaptéru kamkoliv nebo na držák na konstrukci. Nevyhovuje-li Vám žádný z těchto způsobů uchycení, lze vyvinout speciální držák přesně na míru Vašim požadavkům.

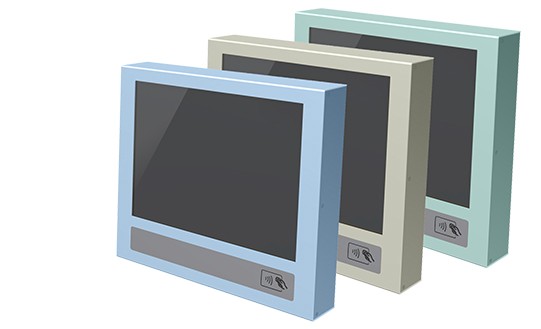

Zákaznické úpravy a libovolné barevné provedení

Terminál je možné dodat v libovolném barevném provedení, které bude nejvíce odpovídat místu nasazení nebo firemním barvám. Náročnější zákazníky jistě potěší možnost různých zákaznických úprav. Terminál IAC-4590 je modulární a lze k němu připojit další periferie, jako např. tlačítkovou platformu.

Dostatek výkonu pro Vaše aplikace

Terminál IAC-4590 je k dispozici v několika výkonových verzích s úspornými procesory Intel Atom D2550, Celeron 1007U a Celeron J1900 až po výkonný procesor Intel Core i5-4300U. Podle způsobu využití tak lze zvolit tu verzi, která Vám bude nejlépe vyhovovat.

Pasivní provedení bez rotačních prvků

Terminál IAC-4590 je chlazen pasivně, nedisponuje tedy žádnými průduchy, ventilátorem ani jiným točivým prvkem (kromě volitelně zvoleného HDD pevného disku). Míra poruchovosti je tak daleko nižší než u jiných terminálů. Tělo terminálu je pevně uzavřeno a splňuje stupeň krytí IP64 zepředu a IP54 na zbytku těla. Terminál IAC-4590 je ekologicky šetrný, jeho spotřeba se pohybuje kolem 25 W.

Integrovaná čtečka čárových kódů a RFID čtečka

Do těla terminálu lze integrovat bezdrátovou RFID čtečku pracující v HF pásmu na 13.56 MHz (volitelně i 125 kHz a 134.2 kHz) a čtečku 1D a 2D čárových kódů. Čtečka čárových kódů je integrována ve spodní straně šasi.

Výroba a kompletní servis v ČR

Výroba terminálu IAC-4590 probíhá výhradně v naší výrobní hale v Ostravě, kde máme rovněž naše sídlo a servisní středisko. Terminál IAC-4590 je součástí průmyslové řady produktů IAC-4000 vyvíjené a vyráběné společností AutoCont IPC více než 10 let. Kromě standardního servisu zákazníkům nabízíme i možnost bezstarostné instalace zařízení přímo v místě zákazníka nebo servis ON-SITE a IN-TIME. Terminál IAC-4590 je ryze český výrobek.

Technické parametry

Displej
Displej 19″ TFT LCD s LED podsvícením
Dotyková technologie rezistivní se skleněným povrchem (GFG) (volitelně)
Rozlišení 1280 x 1024 bodů
Poměr stran 5:4
Jas 300 cd/m2
Kontrast 2000:1
Výkon
Procesor Intel Atom D2550 (1.86 GHz, Dual Core), Intel Celeron 1007U (1.5 GHz, Dual Core), Intel Celeron J1900 (2.42 GHz, Quad Core), Intel Core i5-4300U (2.9 GHz, Dual Core)
Operační paměť D2550: max. 4GB, 1007U: max. 8GB, J1900: max. 4GB, i5-4300U: max. 16GB
Úložiště 1x 2.5″ HDD/SSD
Operační systém Windows XP Embedded, Windows 7, Windows 7 Embedded, Windows 8, Windows 10*
*(Windows 10 pouze pro i5-4300U)
I/O porty
RS-232 1x DB-9 (standardně), 3x RJ-45 (volitelně)
RS-485 1x RJ-45 (volitelně)
Digitální vstup 4x DI (sink/source), svorkovnice (volitelně)
Reléový výstup 4x RELAY (250V/6A), svorkovnice (volitelně)
DC OUT 4x 24 V DC výstup pro napájení dalších zařízení, svorkovnice (volitelně)
USB D2550: 2x USB2.0, 1007U: 2x USB2.0, J1900: 1x USB2.0, 1x USB3.0, i5-4300U: 2x USB3.0
LAN 2x Gigabit Ethernet RJ-45
VGA 1x DB-15
Čtecí zařízení
RFID čtečka karet HF 13.56 MHz (LEGIC Advant, LEGIC Prime, ISO14443 A+B: MIFARE Classic, Ultralight, DESFire EV1, MIFARE Plus, MIFARE SmartMX, my-d move (SLE66Rxx), PayPass, EM4035, Tag-It, my-d vicinity (SRF55Vxx), ICODE SLI, MIFARE Ultralight, Sony FeliCa, NFC Forum Tag Type 2-4, PicoPass, HID iCLASS) (volitelně)
Volitelně možno LF 125 kHz nebo 134.2 kHz
Čtečka čárových kódů 1D čtečka nebo 1D/2D čtečka, integrovaná ve spodní straně šasi (volitelně)
Napájení
Napájení 100 ~ 240 V AC
Spotřeba 25 W – Eco Friendly
Fyzické parametry
Provozní teplota 0 ~ 45 °C
Skladovací teplota -10 ~ 50 °C
Vlhkost prostředí 10 ~ 95% při 40 °C
Stupeň IP krytí IP64 zepředu, IP54 zbytek zařízení
Materiál konstrukce ocel, hliník
Barva standardní barevné provedení je šedá/světle zelená (vlastní barvy na vyžádání)
Rozměry 456 x 440 x 69 mm
Hmotnost cca 12 kg
Uchycení montáž na stojan na stůl, stojan na zem s kotvením do podlahy, pomocí VESA adaptéru kamkoliv nebo na držák na konstrukci
