Lokalizační systémy

Lokalizační systémy

Potřebujete znát přesnou polohu vašich výrobků nebo zaměstnanců v uzavřených nebo otevřených prostorech? Dokážeme sledovat pohyb osob, materiálu nebo zboží v areálech, halách, na výrobních linkách, skladech nebo v dolech. Lokalizační systémy nahrazují chybějící vlastnosti systému GPS.

WAS Worker Active-RFID Safety

Systém určený pro detekci a varování osob v oblastech, ve kterých by mohlo dojít k ohrožení jejich života nebo zdraví. Pomáhá zvýšit bezpečnost pracovníků v nebezpečných provozech, například na stavbách.

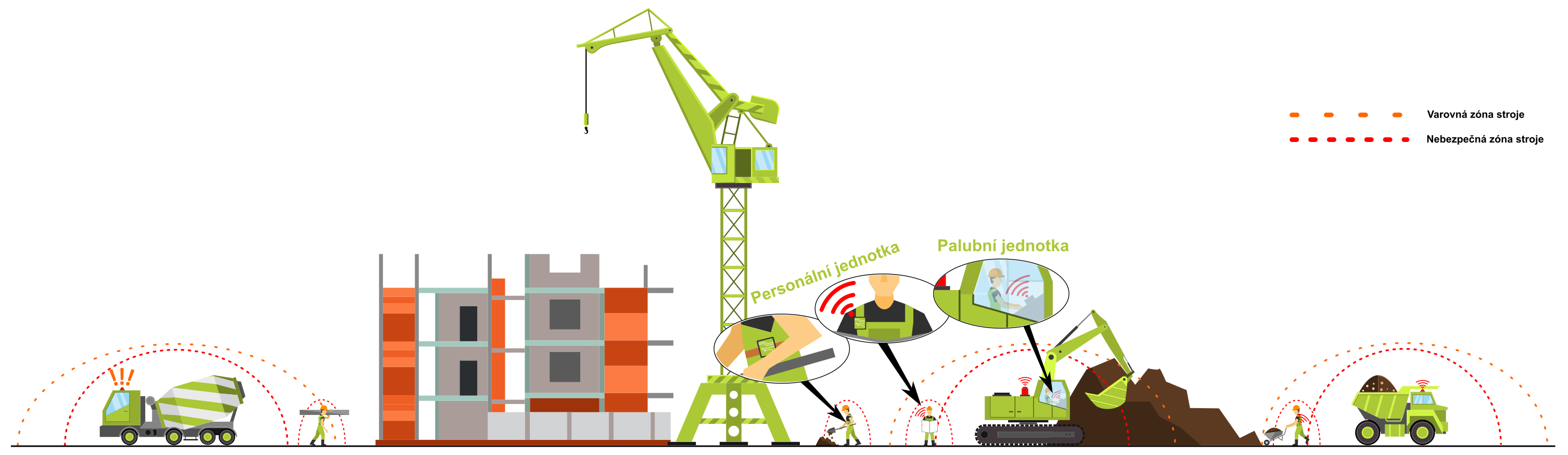

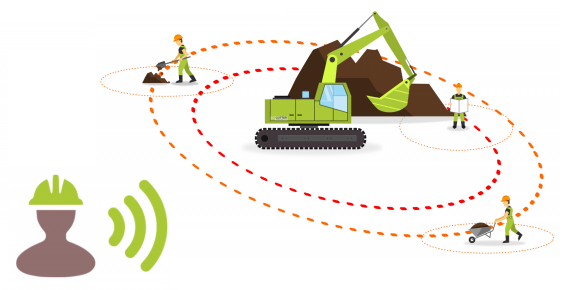

  • V okolí stroje, vozidla nebo jiné technologie vytváří dvě úrovně bezpečnostních zón.
  • Na překročení hranice zóny a vstup do nebezpečné oblasti upozorňuje pracovníka i obsluhu stroje zvukovým, světelným a vibračním signálem.
  • Standardní reakční doba systému je  1 sekunda při počtu 10 strojů a 20 pracovníků v jedné oblasti.
  • Přesnost měření vzdálenosti je méně než 1 metr.

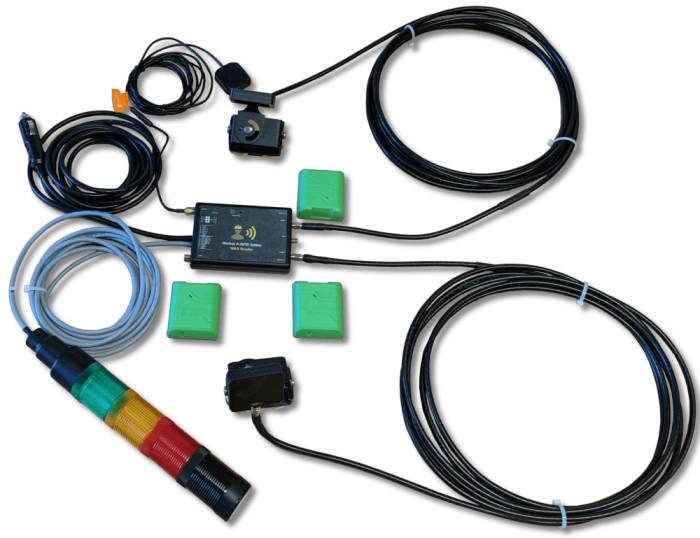

Palubní jednotka:

  • Jednotka určená k montáži do stroje nebo na jinou technologii.
  • Napájena z palubní sítě stroje.
  • Detekuje okolní zařízení systému WAS (personální i palubní jednotky), měří jejich vzdálenost a signalizuje vstup do nebezpečné oblasti.
  • Dva samostatné rádiové přijímače pro co nejlepší pokrytí okolí stroje.
  • Zvuková a světelná signalizace.
  • Detekce pracovníka v kabině stroje.
  • Možnost vypnout alarm pro vybrané pracovníky.
  • Detekce nastartování a vypnutí stroje.
  • GNSS pro určení polohy.
  • GSM pro vzdálenou správu.
  • Umožňuje dočasnou instalaci bez invazivních zásahů do technologie.
was-min

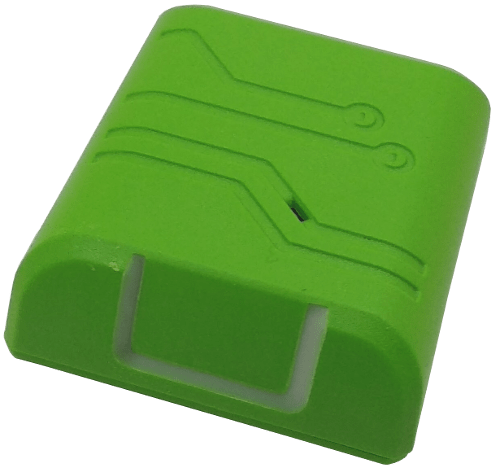

Personální jednotka:

  • Osobní tag pracovníka určený k nošení na helmě nebo na rameni.
  • Prostřednictvím rádiových signálů jej detekuje palubní jednotka, měří jeho vzdálenost a upozorňuje na vstup do nebezpečné oblasti.
  • Zvuková a vibrační signalizace.
  • Napájení z Li-Pol akumulátoru, nabíjení přes Micro-USB konektor.
  • Výdrž 5 dnů v běžném provozu na jedno nabití.
  • Odolné vůči povětrnostním podmínkám a působení vody.
  • Může být vybavena přijímačem GNSS a rádiovým modulem s dlouhým dosahem.
personalni-jednotka

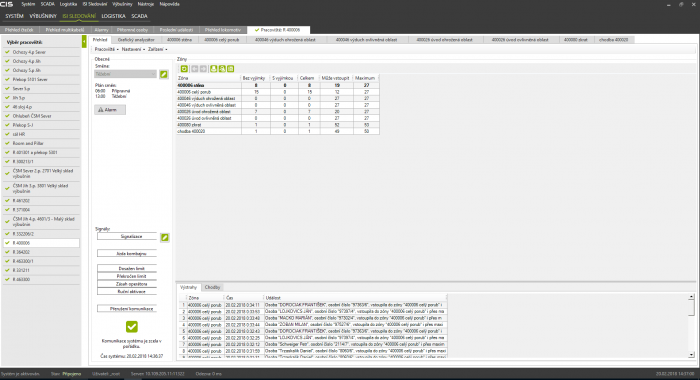

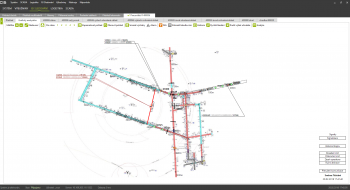

Aplikace pro dispečink:

  • Vzdálený dohled nad systémem;
  • Zobrazení poloh palubních jednotek;
  • Zobrazení okolních personálních jednotek;
  • Zobrazení stavu komponent systému;
  • Vzdálená správa systému.

Další možnosti systému:

  • Evidence pracovníků na pracovišti;
  • Man-Down – odeslání žádosti o pomoc v případě detekce pádu a stavu bez pohybu;
  • SOS-Button – odeslání žádosti o pomoc po stisku tlačítka;
  • Kontakt s pracovníky na odloučených pracovištích;
  • Předcházení kolizím strojů s pevnými překážkami nebo strojů a vozidel mezi sebou;
  • Sledování provozních stavů strojů a vozidel.

CIS-ISI – Sledování osob, zboží a materiálu

Díky systému CIS-ISI lze splnit i velmi specifické požadavky. Například systém sledování různých produktů nebo zařízení pro výrobu, bezpečnostní složky, těžařské firmy i nákupní centra. Díky této technologii dokážete sledovat osoby, výrobky, kontejnery, vlaky, výbušniny, a to i v podzemí.

Dokážete tak velmi přesně identifikovat pozici zájmového objektu jak ve vnitřních prostorách tak ve vnějším prostředí a to dokonce ve 3D.

Velmi jednoduše na mapě vidíte, kde se objekt vašeho zájmu nachází. Se systémem CIS-ISI můžete provádět zpětnou hloubkovou analýzu dat.

Co je možné nabídnout:

  • Jednoduchá instalace a zprovoznění systému.
  • Přesnost +/- 1 m.
  • Okamžitě znáte přesnou polohu, ale i výšku umístění Vašeho produktu ve 3D.
  • Řešení pomocí technologie RFID (Radio Frequency Identification) – radiofrekvenční systém identifikace.

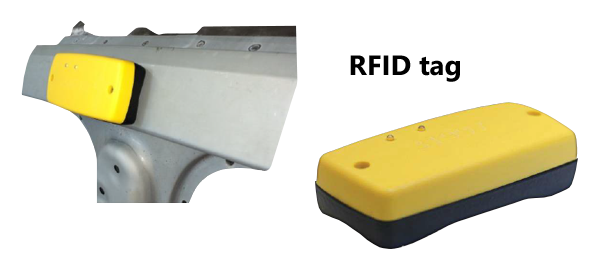

  • Různé druhy TAGů.
  • Výstup v grafické podobě pomocí webové i mobilní aplikace.
  • Možnost využití mobilního zařízení – PDA kdekoliv ve výrobní hale.
  • Vlastní technická podpora systému.

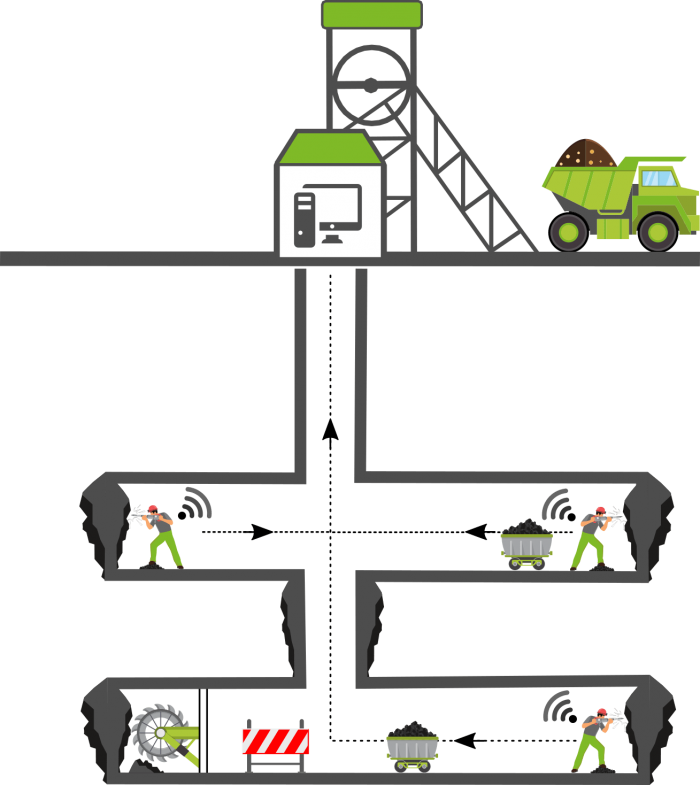

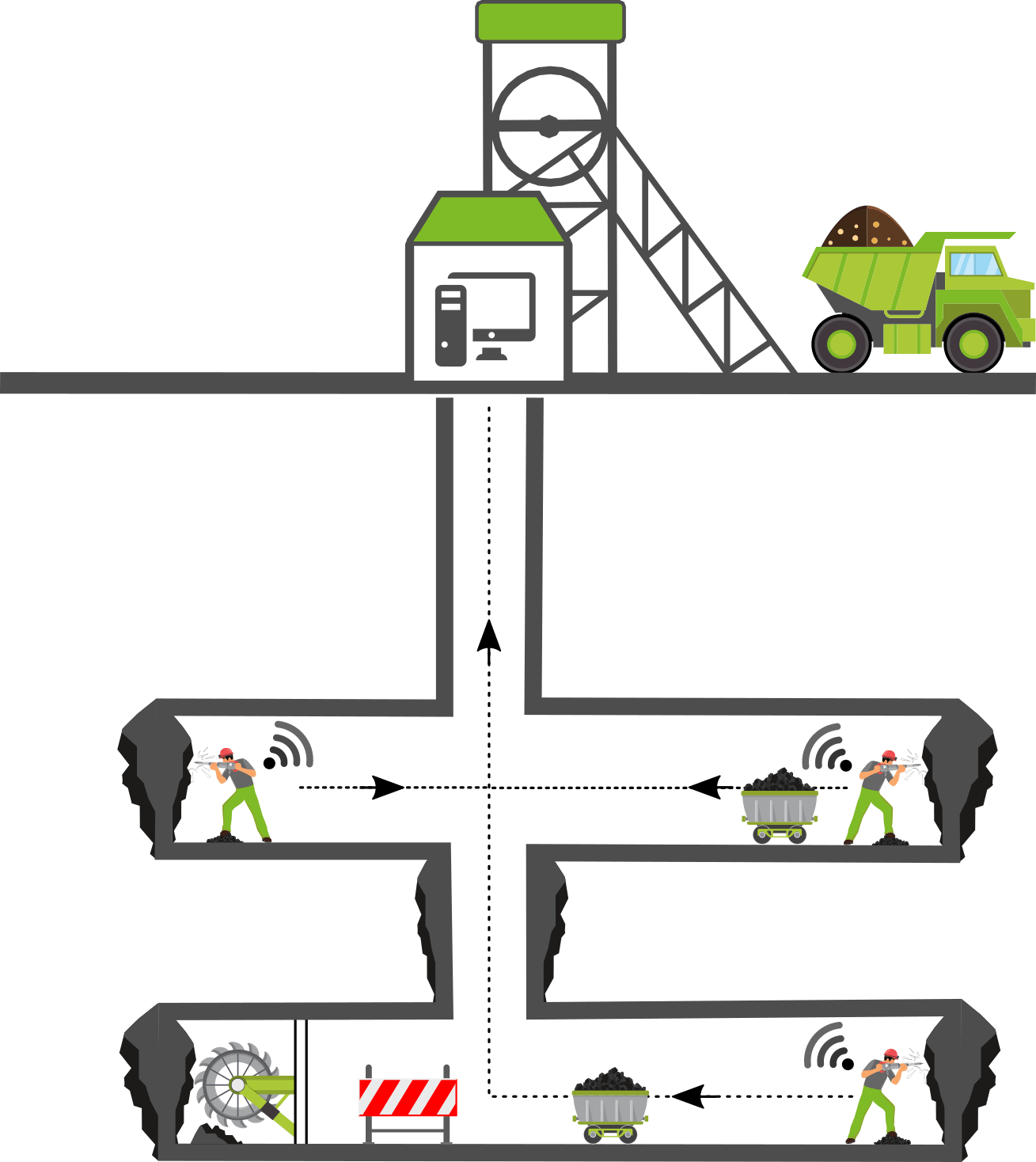

ISI – Sledování horníků v dolech

Hornická profese je velmi náročná, proto je potřeba chránit zdraví a život pracovníků v dolech a dalších nebezpečných provozech.

Každý pracovník má na opasku nebo přilbě připevněn speciální TAG, který je trvale připojen do bezdrátově sítě. Pracovník si dokáže pomocí nouzového tlačítka přivolat pomoc. Je-li pracovník 3 minuty nečinný pak systém vyhlásí na daného pracovníka (TAG) poplach. Díky tomu lze téměř vždy zachránit danému člověku život…

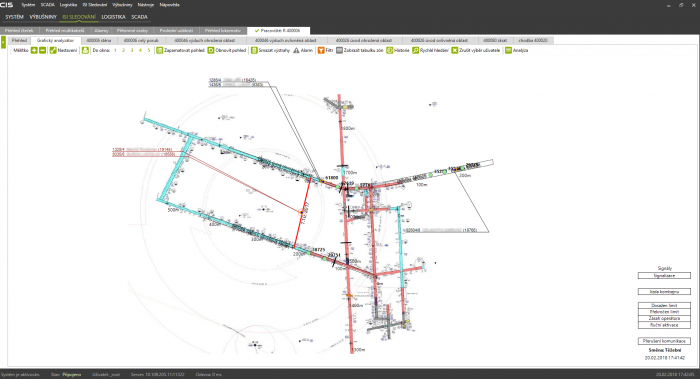

Na mapě vidíte v reálném čase, kde se který pracovník (TAG) nachází i s mnoha dalšími parametry.

Popis funkce systému:

  • Systém je založen na technologii RFID 868 MHz.
  • Principem je měření a porovnávání síly rádiového signálu (RSSI).
  • Dvě RFID čtecí zařízení vytvářejí bránu (gateway), která definuje hranice sledované oblasti a rozlišuje směr pohybu identifikačních tagů.
  • Na základě detekce jednotlivých signálů identifikačních tagů, které mají pracovníci na opasku, je určena zóna, kde se identifikační tag nachází.

Co je možné nabídnout:

  • Jednoduchá instalace a zprovoznění systému.
  • Splňuje normu ATEX.
  • Plně nezávislý na jiných bezdrátových technologiích (využíváme technologie RFID).
  • Výstup v grafické podobě pomocí webové i mobilní aplikace včetně interaktivní mapy.
  • Přesnost +/- 10 m.

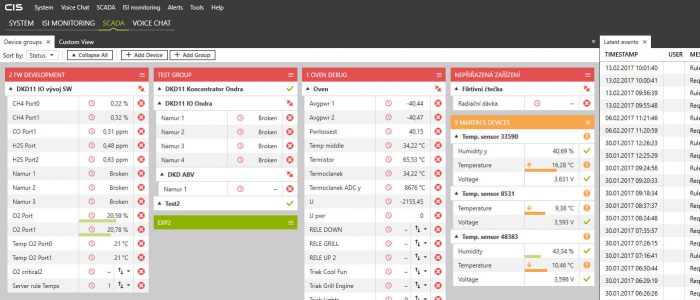

  • Sledování teplot.
  • Sledování výbušného prostředí.
  • Automatický alarm při podezření na úraz pracovníka.
  • Hromadný zvukový alarm pro vyhlášení stavu nouze k opuštění nebezpečného prostředí pro všechny pracovníky (TAGy).
  • Manuální alarm v případě hrozícího nebezpečí.

MediLoc – Lokalizace osob a vybavení ve zdravotnických zařízeních

Základní vlastnosti systému

  • Funguje tam, kde není k dispozici GPS signál (uvnitř budov, garáže, ve skladech, atd.).
  • Slouží k lokalizaci osob nebo materiálu/vybavení, vybavených aktivním lokátorem.
  • Je určen pro spolupráci s nemocničním informačním systémem (NIS).
  • Neuchovává žádná osobní data.
  • Poskytuje grafické rozhraní, se zobrazením mapy budovy a pozicí lokalizovaných osob nebo materiálu/vybavení.
  • Nenarušuje komerčními systémy bezdrátové komunikace (Wi-Fi, Bluetooth).
  • Lze jednoduše rozšiřovat pro pokrytí specifických požadavků zákazníka.

Nasazení systému v praxi:

  • Pacient nebo návštěva si naskenuje ve výdejním kiosku u hlavního vchodu do budovy svoji kartu pojištěnce.
  • Výdejní kiosek odešle údaje o pacientovi do nemocničního informačního systému (NIS) spolu s číslem přiděleného osobního lokátoru.
  • Výdejní kiosek vydá přidělený osobní lokátor.
  • Od této chvíle systém lokalizuje polohu osobního lokátoru (pod jeho číslem) v budově.
  • Při odchodu z budovy odevzdá pacient osobní lokátor do sběrného zařízení.

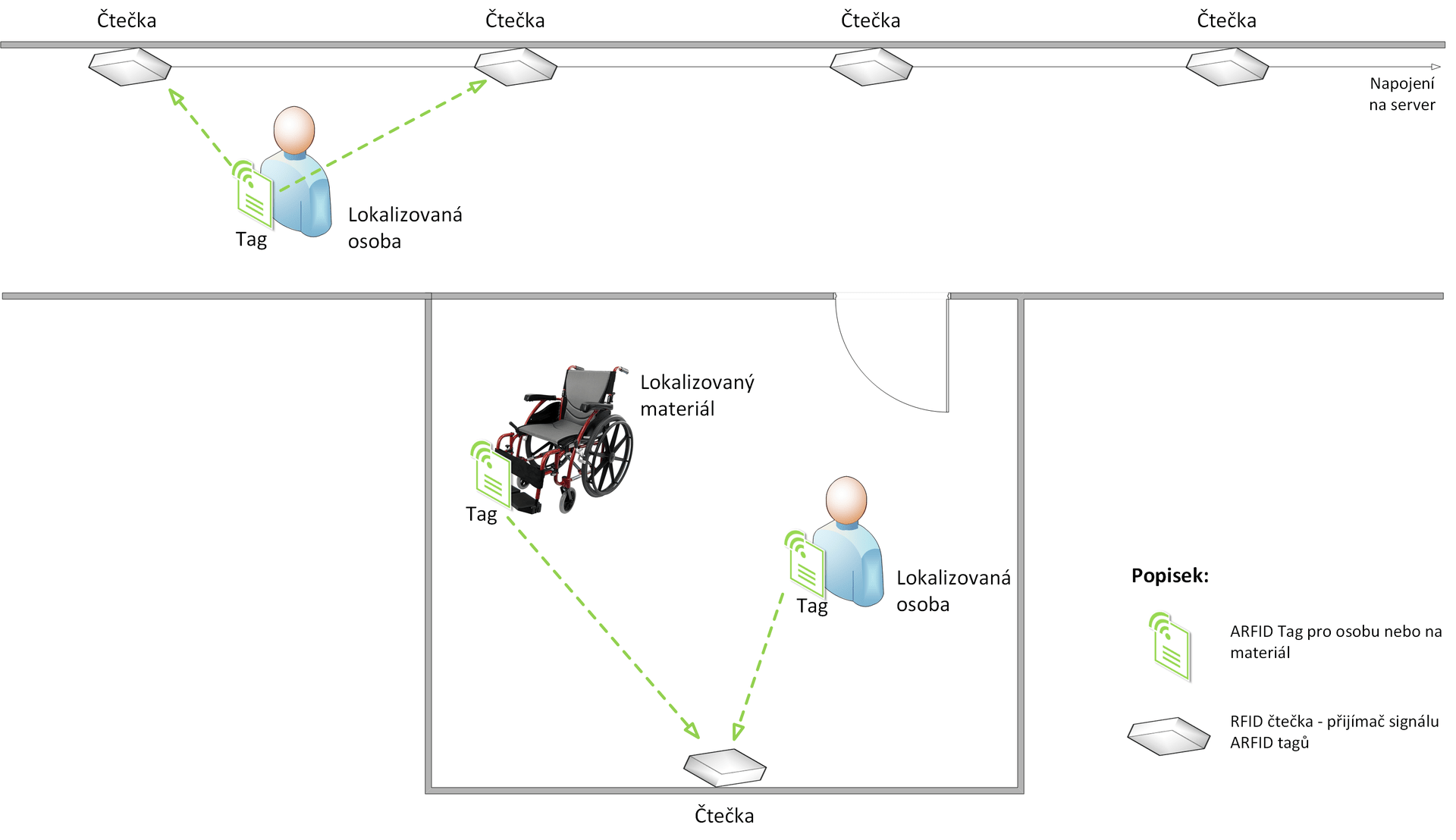

Princip lokalizace:

  • Podél monitorovaných prostor jsou rozmístěny RFID čtečky.
  • Osoby jsou vybaveny osobním lokátorem (ARFID Tag).
  • Sledovaný materiál/vybavení je osazeno obdobnou formou lokátoru (ARFID Tag).
  • Takto vybavené osoby nebo materiál/vybavení jsou systémem lokalizovány a jejich poloha je zobrazena na mapě/plánu budovy.

Příklady použití:

▶ Pacient se v daném čase nedostavil do ordinace.
• Lékař se dotáže do NISu a MediLocu, zda je pacient v budově, popř. si zobrazí jeho polohu.

▶ Pacientovi se při přesunu mezi ordinacemi udělá nevolno.
• Pacient stiskne panikové tlačítko na osobním lokátoru.
• Systém okamžitě zjistí jeho polohu a tuto informaci odešle ve formě alarmu do NISu.
• Na sesterně se zobrazí alarm s polohou pacienta v mapě budovy.

▶ Zpětně byla zjištěna nebezpečná nákaza u pacienta.
• Dotazem do systému MediLoc se zpětně dohledá kde a kdy se pacient pohyboval.
• Systém pomůže s vyhodnocením, s kým se mohl pacient dostat do kontaktu.

▶ Z nemocnice je odvezen sledovaný materiál/vybavení (kolečkové křeslo, skládací lůžko).
• Systém dohledá poslední lokalizovanou polohu, čas a čísla osobních lokátorů v nejbližším okolí.
• Personál nemocnice může v NISu identifikovat osoby, které s vybavením naposledy manipulovaly.

▶ Starší pacient při přesunu mezi ordinacemi ztratí orientaci.
• Pacient přistoupí k nejbližšímu informačnímu kiosku (dotykové LCD na zdi) a stiskne tlačítko „Navigovat“.
• Systém se zeptá NISu, kam byl pacient odeslán a na základě jeho současné polohy vykreslí v plánu budovy cestu do ordinace.
