Bezdrátové vstupně výstupní moduly Advantech


Příspěvek zveřejněn: 27.9.2016

Společnost Advantech uvedla na trh několik bezdrátových vstupně výstupních modulů pro připojení do klasické WiFi sítě (IEEE 802.11b/g/n 2.4GHz).

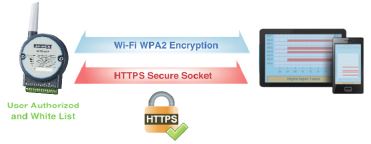

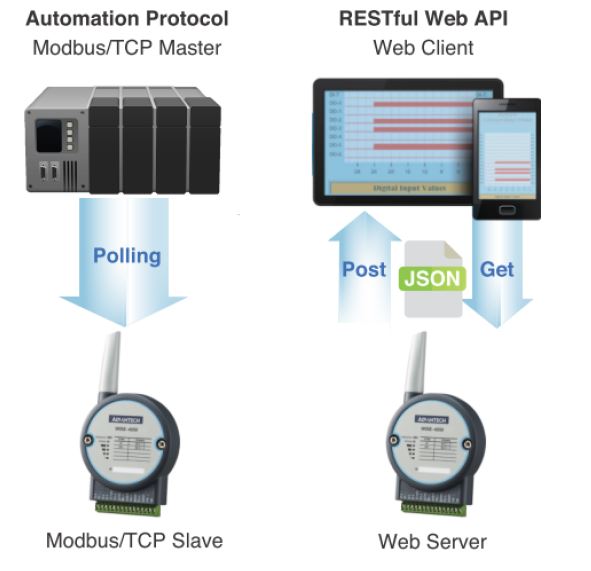

Pro komunikaci s nadřazeným systémem je možné použít protokolu Modbus nebo v případě webového klienta protokolu HTTP / HTTPS a RESTful (Representational State Transfer) API ve formátu JSON.

Modul dále nabízí logování vyčítaných hodnot s časovým razítkem do interní paměti s hloubkou až 10 000 záznamů nebo přímé ukládání např. ve formátu *.csv do cloudového úložiště Dropbox. Případně je možné vytvořit si vlastní serverové úložiště pomocí dodávaných. NET knihoven a příkladů (např. v C#).

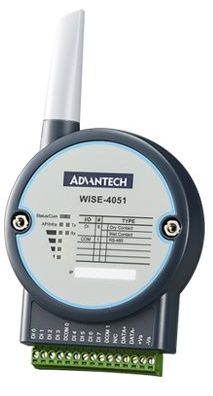

Modul WISE-4051 navíc obsahuje jednu linku RS-485 na kterou je možné připojit další zařízení pro komunikaci pomocí Modbus/RTU (např. řada ADAM-4000) a rozšířit tak možnosti IO.

Název modelu Univerzální vstupy Digitální vstupy Digitální výstupy Reléové výstupy RS-485
WISE-4012 4 2
WISE-4050 4 4
WISE-4051 8 1
WISE-4060 4 4

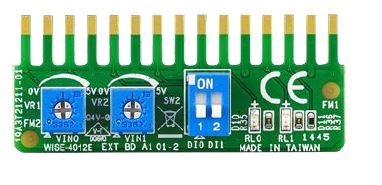

Pro rychlé seznámení s vlastnostmi je připraven i vývojářský kit WISE-4012E jehož součástí je modul pro jednoduché nastavování vstupních veličin a vizualizace výstupních pomocí LED diod. Kit dále obsahuje demo projekt pro WebAccess a možnost napájení pomocí USB.

Klíčové vlastnosti

WISE-4012

  • 4x univerzální vstupní kanály
    • Analogový režim – rozlišení 16b, vzorkování až 10Hz (dle počtu využitých kanálů), rozsahy 4~20mA, 0~20mA, +-20mA, 0~10V, atd..
    • Digitální režim – vzorkování 2Hz/kanál, typ: Dry contact
  • 2x DO – otevřený kolektor, max. 30V / 400mA

WISE-4012E – demo kit

  • 2x AI – 0~10V; 12bit; 10Hz
  • 2x DI – typ: dry contact
  • 2x reléové DO – 30VDC/1A

WISE-4050

  •  4x DI – Dry Contact / Wet Contact (log0 = 0-3VDC, log1 = 10-30VDC)
    • Možnost využití 32b čítače, max 3kHz
  • 4x DO – otevřený kolektor, max. 30V / 400mA

WISE-4051

  •  8x DI – Dry Contact / Wet Contact (log0 = 0-3VDC, log1 = 10-30VDC)
    • Možnost využití 32b čítače, max 3kHz
  • 1x sériový port RS-485

WISE-4060

  •  4x DI – Dry Contact / Wet Contact (log0 = 0-3VDC, log1 = 10-30VDC)
    • Možnost využití 32b čítače, max 3kHz
  • 4x reléové DO – 250 VAC @ 5 A / 30 VDC @ 3 A



Katalogové listy najdete na našem E-shopu.

Kompletní dokumentaci najdete zde.

Vývojové prostředky lze stáhnout zde.
